一、項目建設背景
城市地下管線是城市經濟活動和人民生活的命脈，是城市的重要基礎設施，擔負著信息傳輸、能源輸送等工作，也是城市賴以生存和發展的物質基礎，是現代化城市高質量、高效率運轉的基本保證。城市地下綜合管線信息的準確、完整與否，直接影響著城市的規劃、建設和管理。
隨著城市管理的信息化、現代化，以及國家大政方針的鼓勵與支持，我國許多城市都相繼開展了地下管線普查和信息管理工作。而地下管線隨著城市的發展而日益增多，且難以管理，加之城市地下管線工程檔案工作存在基礎薄弱，信息化水平參差不齊，各管線權屬單位“各管各線”，缺乏必要的數據更新手段和共享機制，對城市的管理及發展造成很大影響。余杭區立足于城市發展管理的需要，結合“智慧城市”、“數字余杭”的建設要求，進行三維地下管線系統的建設，為“科學決策”、“智慧規劃”奠定基礎。
二、建設內容
1、系統功能建設
建設地下管線的三維可視化、二三維視圖切換，展示地下管線的層次結構，構建管線數據展示、處理、分析的綜合性管線信息管理系統，其中主要包括以下技術內容：
1、基本功能：包括地圖操作、數據加載、管線標注。
2、管線編輯功能：支持三維場景中管點或管線的編輯功能，可實現管線或管點的移動、刪除、旋轉、縮放、添加等功能。
3、查詢統計：包括屬性查詢、區域查詢、年限查詢、管徑查詢、管件查詢、長度查詢、管段查詢等功能。
4、管網輔助分析：包括縱橫斷面分析、覆土深度分析、爆管分析、凈距分析、流向分析、開挖分析、連通性分析、關閉閥門分析、二三維聯動、國家凈距標準。
5、三維瀏覽展示：包括三維大場景展示、三維漫游、管網抬升、地形透明、動畫制作等。
6、成果輸出：數據輸出包括管線圖專題圖的生成，圖面修飾。同時提供其他數據格式、轉換輸出功能，包括輸出指定區域為圖片、CAD數據、SHP數據等。
7、管線數據入庫更新：包括管線成果入庫、CAD管線數據監理與入庫、管線維護。

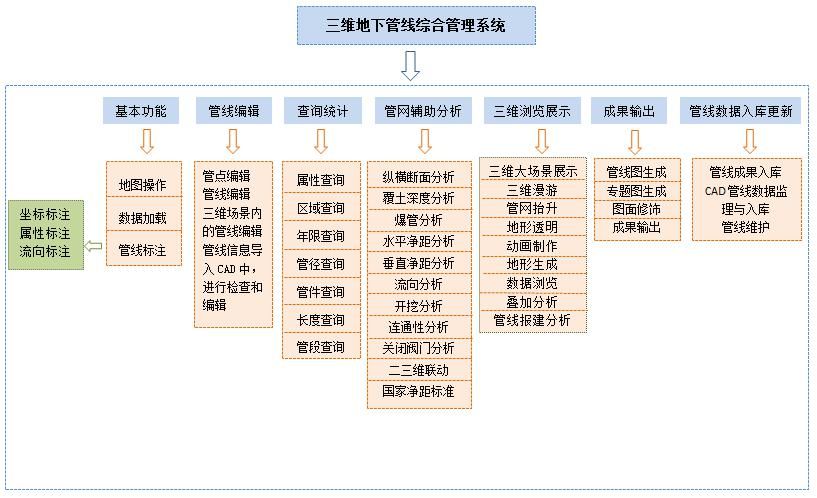

其功能結構如下圖所示：
2、系統數據建設

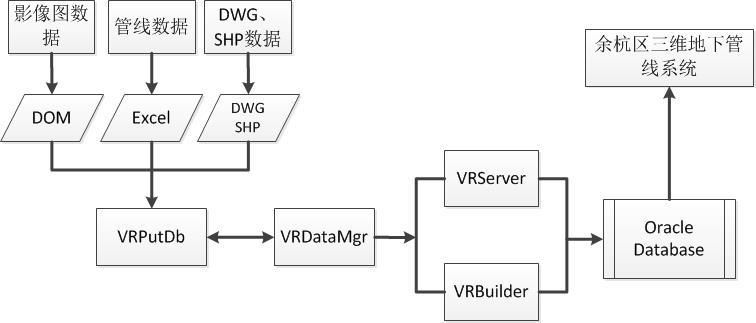

系統主要集成管線普測數據、影像圖及二維矢量數據等相關數據。在同一個三維環境中實現二、三維數據的疊加。其中管線數據主要包含余杭區范圍內1700公里的管線普測數據，主要涵蓋給水管線、路燈管線、燃氣管線、熱力管線、污水管線、雨水管線、電力通訊管線、電信管線、供電管線、監控管線、聯通管線、信號管線、移動管線、有線電視管線、雨污合流管線、通訊管線、交通信號管線、軍用管線、電力管線等19個管線類別。
三、 系統成效
系統建設是一項具有前瞻性意義的基礎工作，也是時代發展的必然要求，從城市規劃信息化、地下資源可視化思路出發，建設涵蓋基礎地形數據、各類綜合管線數據、管件空間信息等在內的規劃空間數據庫，建立了科學性、準確性的地下管線管理系統，為城市規劃提供信息化的管理和分析輔助決策支持，進一步推進余杭區規劃工作的科學化、規范化。
1、提升了城市地下管線數據資源的管理水平。
2、提高了政府應對公共安全和突發事件的處理能力。
3、提高了各權屬單位及政府單位的辦事效率。
4、實現地下管線數據資源的高效共享和更新維護。
四、系統后續擴展
結合余杭區三維地下管線系統的建設成果，為更好的促進“智慧城市”、“數字余杭”的建設步伐，目前余杭區已開展三維地下管線系統的二期建設項目，以完善地下管線數據的數量及范圍，為城市建設提供完整且完善的數據支撐，同時結合管線數據的規劃建設工作，增加管線相關各專項規劃數據，通過與余杭區規劃管理信息系統的對接，為管線規劃審批提供完善的數據服務。
